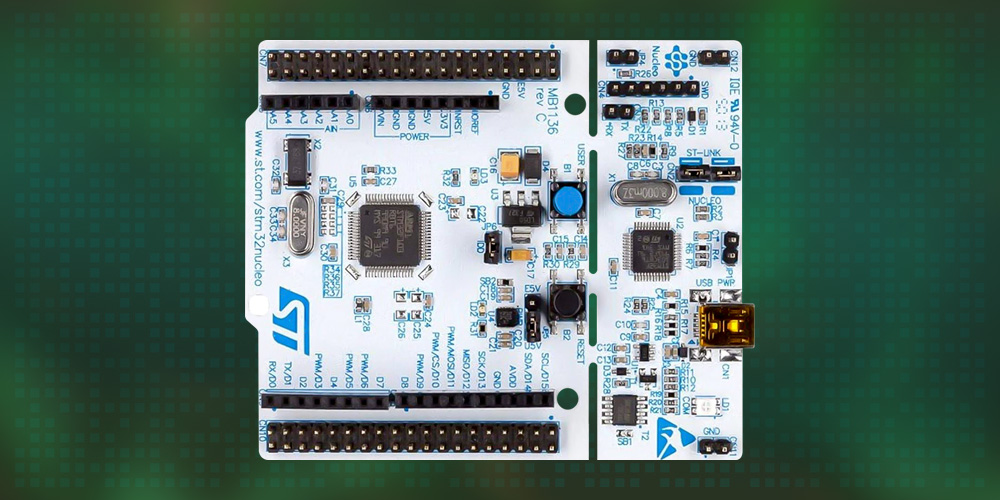

معرفی برد STM32F446RE Nucleo
برد NUCLEO-F446RE یکی از محبوبترین بردهای توسعه STM32 مبتنی بر میکروکنترلر STM32F446RE و هسته ARM Cortex-M4 است.
در این مقاله مشخصات فنی، امکانات، مزایا، معایب، کاربردها و روش برنامهنویسی این برد را بررسی میکنیم.
1. معرفی برد NUCLEO-F446RE
برد NUCLEO-F446RE یکی از محبوبترین اعضای خانواده STM32 Nucleo-64 شرکت STMicroelectronics است که بر پایه میکروکنترلر STM32F446RE طراحی شده است.
این برد از هسته ARM Cortex-M4 با واحد محاسبات اعشاری (FPU) و قابلیتهای DSP بهره میبرد و به دلیل عملکرد مناسب، قیمت اقتصادی و سازگاری با شیلدهای Arduino، یکی از بهترین گزینهها برای آموزش، توسعه پروژههای Embedded و نمونهسازی محصولات الکترونیکی محسوب میشود.
وجود پروگرامر و دیباگر داخلی ST-LINK/V2-1، کانکتورهای Arduino UNO R3 و ST Morpho و پشتیبانی کامل از ابزارهای توسعه STM32 باعث شده است این برد برای دانشجویان، مهندسان و توسعهدهندگان سیستمهای نهفته انتخابی ایدهآل باشد.
2. مشخصات فنی NUCLEO-F446RE
قابلیتهای کلیدی برد:
- میکروکنترلر STM32F446RET6
- هسته ARM Cortex-M4 با FPU و DSP
- فرکانس کاری تا 180MHz
- حافظه Flash برابر با 512KB
- حافظه SRAM برابر با 128KB
- ولتاژ کاری 1.7 تا 3.6 ولت
- پروگرامر و دیباگر داخلی ST-LINK/V2-1
- رابط USB برای پروگرام و دیباگ
- رابط USB OTG Full Speed
- رابط CAN
- سه رابط SPI
- سه رابط I2C
- چهار رابط USART/UART
- سه ADC دوازده بیتی
- دو DAC دوازده بیتی
- تایمرهای پیشرفته PWM
- رابط SDIO
- رابط SWD و JTAG
3. امکانات سختافزاری برد
امکانات برد NUCLEO-F446RE :
- پروگرامر و دیباگر داخلی ST-LINK/V2-1
- کانکتور Arduino UNO R3 برای اتصال شیلدها
- کانکتور ST Morpho برای دسترسی به اکثر پایههای میکروکنترلر
- کلید USER
- کلید RESET
- LED تغذیه
- LED کاربر
- LED وضعیت ST-LINK
- پشتیبانی از Virtual COM Port (USB CDC)
- قابلیت Drag & Drop Programming از طریق رابط ST-LINK
4. مزایای NUCLEO-F446RE
- پردازنده قدرتمند Cortex-M4 با FPU
- فرکانس کاری 180 مگاهرتز
- پروگرامر داخلی ST-LINK
- سازگاری با شیلدهای Arduino
- دسترسی به اکثر پایهها از طریق ST Morpho
- پشتیبانی از FreeRTOS
- مناسب برای پروژههای صنعتی
- آموزشهای فراوان و جامعه کاربری گسترده
- پشتیبانی کامل توسط STM32CubeIDE، Keil، IAR، PlatformIO و Arduino IDE
5. معایب NUCLEO-F446RE
- فاقد نمایشگر داخلی
- فاقد حافظه SDRAM یا QSPI خارجی
- فاقد ماژول Wi-Fi یا Bluetooth روی برد
- برای پروژههای گرافیکی نیاز به نمایشگر خارجی دارد.
6. کاربردهای NUCLEO-F446RE
کاربرد این برد در پروژهها :
- آموزش STM32
- طراحی سیستمهای نهفته (Embedded Systems)
- کنترل موتور
- رباتیک
- اتوماسیون صنعتی
- اینترنت اشیا (IoT)
- پردازش سیگنال (DSP)
- تجهیزات اندازهگیری
- سیستمهای بلادرنگ (FreeRTOS)
- پروژههای دانشگاهی و تحقیقاتی
7. نرمافزارها و محیطهای توسعه
ابزارهای برنامهنویسی NUCLEO-F446RE :
- STM32CubeIDE
- STM32CubeMX
- STM32CubeProgrammer
- Keil MDK-ARM
- IAR Embedded Workbench
- PlatformIO
- Arduino IDE
- GCC ARM
8. مقایسه NUCLEO-F446RE با Black Pill STM32F401CEU6
هر دو برد از خانواده Cortex-M4 هستند، اما NUCLEO-F446RE از میکروکنترلر قدرتمندتر STM32F446RE با فرکانس 180MHz و حافظه SRAM بیشتر استفاده میکند.
همچنین وجود پروگرامر داخلی ST-LINK، کانکتور Arduino و کانکتور ST Morpho باعث میشود این برد برای آموزش و توسعه پروژههای صنعتی گزینه مناسبتری باشد.
در مقابل، Black Pill STM32F401CEU6 ابعاد کوچکتر و قیمت پایینتری دارد و برای پروژههای قابل حمل مناسبتر است.
9. آیا NUCLEO-F446RE برای یادگیری مناسب است؟
بله. NUCLEO-F446RE یکی از بهترین بردهای آموزشی خانواده STM32 است.
وجود پروگرامر داخلی، مستندات کامل، مثالهای متعدد و سازگاری با محیطهای توسعه مختلف، یادگیری برنامهنویسی STM32 را بسیار ساده میکند.
این برد علاوه بر آموزش، برای توسعه پروژههای حرفهای نیز کاملاً مناسب است.
10. سوالات متداول
1. آیا NUCLEO-F446RE پروگرامر داخلی دارد؟
- بله. این برد به پروگرامر و دیباگر ST-LINK/V2-1 مجهز است و بدون نیاز به پروگرامر خارجی میتوان برنامه را روی میکروکنترلر دانلود و دیباگ کرد.
2. آیا NUCLEO-F446RE با Arduino سازگار است؟
- بله. این برد دارای کانکتورهای Arduino UNO R3 است و میتواند بسیاری از شیلدهای Arduino را پشتیبانی کند.
3. تفاوت NUCLEO-F446RE با STM32F4 Discovery چیست؟
- هر دو برد از خانواده STM32F4 هستند، اما NUCLEO-F446RE از میکروکنترلر STM32F446RE با فرکانس 180 مگاهرتز استفاده میکند و دارای کانکتورهای Arduino و ST Morpho است.
- در مقابل، STM32F4 Discovery امکاناتی مانند شتابسنج، میکروفون MEMS و Audio Codec را بهصورت داخلی در اختیار توسعهدهنده قرار میدهد.
11. دانلود Document و User Manual های برد
#بزودی
12. جمعبندی
برد NUCLEO-F446RE یکی از بهترین بردهای توسعه خانواده STM32 برای آموزش و پروژههای حرفهای است.
پردازنده قدرتمند Cortex-M4، پروگرامر داخلی ST-LINK، سازگاری با شیلدهای Arduino، دسترسی آسان به پایههای میکروکنترلر و پشتیبانی کامل از ابزارهای توسعه، این برد را به انتخابی مناسب برای دانشجویان، مهندسان و توسعهدهندگان سیستمهای نهفته تبدیل کرده است.
اگر به دنبال بردی قدرتمند، اقتصادی و استاندارد برای یادگیری یا توسعه پروژههای صنعتی هستید، NUCLEO-F446RE یکی از بهترین گزینههای موجود است.
