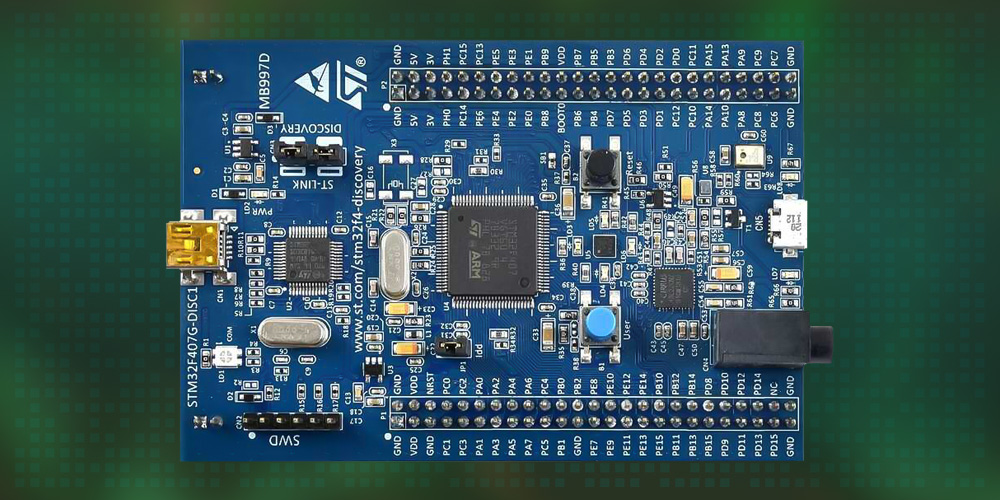

معرفی برد STM32F4 Discovery
برد STM32F4 Discovery یکی از قدرتمندترین بردهای توسعه STM32 مبتنی بر میکروکنترلر STM32F407VG است.
در این مقاله با مشخصات فنی، امکانات، مزایا، معایب، کاربردها و روش راهاندازی این برد آشنا شوید.
1. معرفی برد STM32F4 Discovery
برد STM32F4 Discovery که در نسخه جدید با نام STM32F407G-DISC1 شناخته میشود، یکی از حرفهایترین بردهای توسعه شرکت STMicroelectronics است.
این برد بر پایه میکروکنترلر STM32F407VGT6 طراحی شده و با بهرهگیری از هسته ARM Cortex-M4 به همراه واحد محاسبات اعشاری (FPU)، عملکرد بسیار بالایی را در اختیار توسعهدهندگان سیستمهای نهفته قرار میدهد.
این برد دارای:
- پروگرامر و دیباگر داخلی ST-LINK،
- سنسور شتابسنج،
- میکروفون دیجیتال،
- DAC صوتی و
- USB OTG است.
- و برای توسعه پروژههای صنعتی،
- پردازش سیگنال،
- کنترل موتور و سیستمهای بلادرنگ گزینهای ایدهآل محسوب میشود.
2. مشخصات فنی STM32F4 Discovery
قابلیتهای کلیدی برد:
- میکروکنترلر STM32F407VGT6
- هسته ARM Cortex-M4 با FPU
- فرکانس کاری تا 168MHz
- حافظه Flash برابر با 1MB
- حافظه SRAM برابر با 192KB
- ولتاژ کاری 3.3 ولت
- پروگرامر و دیباگر داخلی ST-LINK/V2
- USB OTG Full Speed
- سه رابط SPI
- سه رابط I2C
- شش رابط UART/USART
- دو رابط CAN
- سه ADC دوازده بیتی
- دو DAC دوازده بیتی
- تایمرهای پیشرفته PWM
- تولیدکننده اعداد تصادفی (RNG)
- کنترلر DMA
- رابط Ethernet MAC
3. امکانات سختافزاری برد
امکانات برد STM32F4 Discovery :
- پروگرامر و دیباگر داخلی ST-LINK
- چهار LED کاربر
- کلید USER و RESET
- شتابسنج سهمحوره داخلی (LIS3DSH یا LIS302DL)
- میکروفون دیجیتال MEMS
- DAC صوتی CS43L22
- کانکتور USB OTG
- دسترسی به تمامی پایههای میکروکنترلر (از طریق هدرها)
4. مزایای STM32F4 Discovery
- قدرت پردازشی بسیار بالا
- وجود واحد FPU برای پردازش اعشاری
- مناسب برای پردازش سیگنال (DSP)
- پروگرامر داخلی و عدم نیاز به ST-Link مجزا
- امکانات جانبی فراوان روی برد
- پشتیبانی کامل توسط STM32CubeIDE، Keil، IAR و PlatformIO
5. معایب STM32F4 Discovery
- قیمت بالاتر نسبت به بردهای Blue Pill
- ابعاد بزرگتر
- مناسب نبودن برای پروژههای بسیار کوچک
- برخی از پایههای میکروکنترلر به تجهیزات داخلی برد اختصاص یافتهاند.
6. کاربردهای STM32F4 Discovery
کاربرد این برد در پروژهها :
- آموزش حرفهای STM32
- سیستمهای Embedded پیشرفته
- پردازش صوت
- پردازش تصویر
- پروژههای DSP
- کنترل موتورهای BLDC و سروو
- رباتیک
- اینترنت اشیا (IoT)
- تجهیزات پزشکی
- اتوماسیون صنعتی
- سیستمهای Real-Time مبتنی بر FreeRTOS
7. نرمافزارها و محیطهای توسعه
ابزارهای برنامهنویسی STM32F4 Discovery :
- STM32CubeIDE
- STM32CubeMX
- STM32CubeProgrammer
- Keil MDK
- IAR Embedded Workbench
- PlatformIO
- GCC ARM
8. مقایسه STM32F4 Discovery با Blue Pill
در مقایسه با Blue Pill، برد STM32F4 Discovery از پردازنده Cortex-M4 با فرکانس 168 مگاهرتز، حافظه Flash و SRAM بیشتر، واحد FPU، امکانات DSP، پروگرامر داخلی و تجهیزات جانبی مانند شتابسنج، میکروفون و DAC صوتی بهره میبرد.
اگرچه Blue Pill برای آموزش مقدماتی مناسب است، اما STM32F4 Discovery گزینهای حرفهای برای پروژههای صنعتی و پردازش سیگنال محسوب میشود.
9. آیا STM32F4 Discovery برای یادگیری مناسب است؟
اگر هدف شما یادگیری حرفهای STM32، توسعه پروژههای صنعتی، کار با FreeRTOS، پردازش صوت، DSP یا طراحی سیستمهای نهفته پیشرفته است، STM32F4 Discovery یکی از بهترین بردهای آموزشی موجود در بازار به شمار میرود.
وجود پروگرامر داخلی و تجهیزات جانبی متعدد باعث میشود بدون نیاز به سختافزار اضافی بتوانید پروژههای متنوعی را پیادهسازی کنید.
10. سوالات متداول
1. آیا STM32F4 Discovery پروگرامر داخلی دارد؟
- بله، این برد به ST-LINK/V2 داخلی مجهز است و نیازی به خرید پروگرامر جداگانه ندارد.
2. پردازنده این برد چیست؟
- از میکروکنترلر STM32F407VGT6 با هسته ARM Cortex-M4 و واحد FPU استفاده میکند.
3. تفاوت STM32F4 Discovery با Blue Pill چیست؟
- STM32F4 Discovery قدرت پردازشی بیشتر، حافظه بالاتر، پروگرامر داخلی، FPU، قابلیتهای DSP و تجهیزات جانبی مانند شتابسنج، میکروفون و DAC صوتی را ارائه میدهد.
11. دانلود Document و User Manual های برد
#بزودی
12. جمعبندی
STM32F4 Discovery یا STM32F407G-DISC1 یکی از محبوبترین بردهای توسعه حرفهای STM32 است که امکانات سختافزاری متنوع، توان پردازشی بالا و ابزارهای توسعه داخلی را در اختیار برنامهنویسان قرار میدهد.
اگر قصد ورود به پروژههای حرفهای Embedded Systems، پردازش سیگنال، کنترل صنعتی یا سیستمهای بلادرنگ را دارید، این برد یکی از بهترین انتخابهای موجود خواهد بود.
