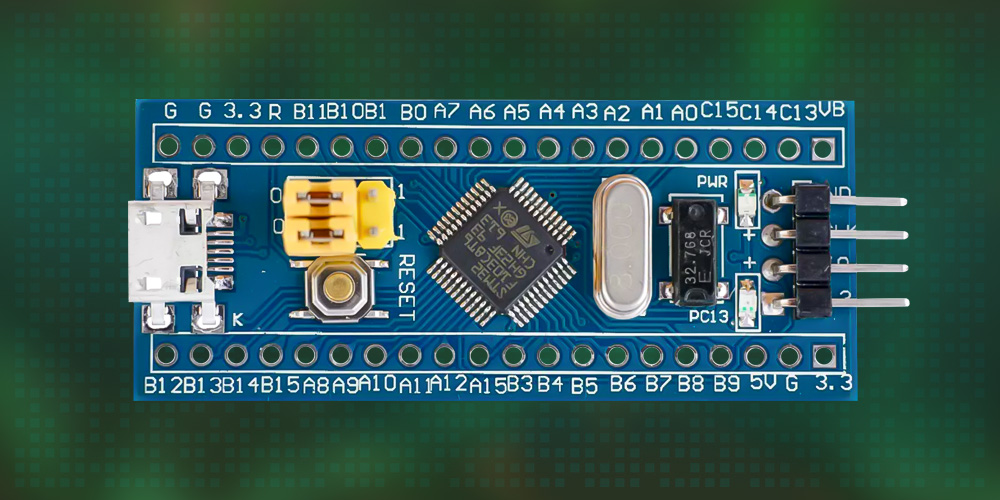

معرفی هدر برد STM32 Blue-Pill
Blue Pill یک هدر برد توسعه کوچک مبتنی بر میکروکنترلر STM32F103C8T6 از خانواده STM32 شرکت STMicroelectronics است.
این میکروکنترلر از هسته 32 بیتی ARM Cortex-M3 استفاده میکند و حداکثر فرکانس کاری آن 72MHz است.
همین موضوع باعث میشود عملکرد آن نسبت به بردهای AVR مانند Arduino Uno چندین برابر سریعتر باشد.
1. معرفی هدر برد STM32 Blue Pill
اگر قصد ورود به دنیای Embedded Systems و برنامهنویسی میکروکنترلرهای STM32 را دارید، بدون شک Blue Pill STM32F103C8T6 یکی از بهترین گزینهها برای شروع است.
این هدر برد توسعه به دلیل قیمت پایین، قدرت پردازشی بالا و پشتیبانی گسترده توسط جامعه برنامهنویسان، به یکی از محبوبترین هدر بردهای آموزشی و حتی صنعتی تبدیل شده است.
در بسیاری از دورههای آموزشی STM32، Blue Pill به عنوان اولین هدر برد آموزشی معرفی میشود؛
زیرا امکانات مناسبی را در اختیار برنامهنویس قرار میدهد و برای یادگیری مفاهیمی مانند: GPIO، Timer، PWM، UART، SPI، I2C، ADC، USB و حتی RTOS کاملاً مناسب است.
2. مشخصات فنی STM32 Blue Pill
قابلیتهای کلیدی هدر برد:
- پردازنده ARM Cortex-M3 با فرکانس 72MHz
- حافظه Flash برابر با 64KB (در برخی نسخهها 128KB)
- حافظه SRAM برابر با 20KB
- ولتاژ کاری 3.3 ولت
- حدود 37 پایه GPIO
- 10 کانال ADC با دقت 12 بیت
- سه رابط USART
- دو رابط SPI
- دو رابط I2C
- رابط USB Full Speed
- رابط CAN
- تایمرهای متعدد برای تولید PWM و کنترل موتور
- رابط SWD برای پروگرام و دیباگ توسط ST-Link
3. امکانات سختافزاری هدر برد
امکانات هدر برد STM32 Blue Pill :
- LED داخلی متصل به پایه PC13
- کلید Reset
- جامپرهای BOOT0 و BOOT1
- کریستال 8MHz
- کریستال RTC با فرکانس 32.768KHz
- هدرهای استاندارد برای اتصال روی Breadboard
- امکان پروگرام از طریق ST-Link، USB Bootloader یا Serial
5. معایب STM32 Blue Pill
- فاقد پروگرامر داخلی است و معمولاً به ST-Link نیاز دارد.
- بسیاری از نمونههای موجود در بازار نسخههای Clone هستند و کیفیت ساخت آنها متفاوت است.
- برخی هدر بردهای ارزانقیمت دارای اشکالات سختافزاری جزئی مانند مقاومت USB D+ هستند که ممکن است هنگام استفاده از USB Bootloader نیاز به اصلاح داشته باشند.
6. کاربردهای STM32 Blue Pill
کاربرد این هدر برد در پروژهها :
- آموزش برنامهنویسی STM32
- یادگیری Embedded Systems
- طراحی سیستمهای کنترلی
- پروژههای رباتیک
- تجهیزات صنعتی
- پردازش داده سنسورها
- کنترل موتورهای DC و استپر
- پروژههای USB Device
- پروژههای مبتنی بر FreeRTOS
7. پروگرام کردن هدر برد Blue Pill
برای برنامهریزی این هدر برد معمولاً از روشهای زیر استفاده میشود:
- پروگرام توسط ST-Link (پیشنهادی)
- USB DFU Bootloader
- UART Bootloader
در پروژههای حرفهای معمولاً استفاده از ST-Link توصیه میشود؛ زیرا علاوه بر پروگرام، امکان Debug سختافزاری نیز فراهم میشود.
9. آیا STM32 Blue Pill برای یادگیری مناسب است؟
اگر هدف شما یادگیری معماری ARM، برنامهنویسی میکروکنترلرهای STM32 و ورود به بازار کار سیستمهای نهفته است، Blue Pill یکی از بهترین گزینهها محسوب میشود.
این هدر برد با وجود قیمت پایین، تقریباً تمام قابلیتهایی را که در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرند در اختیار شما قرار میدهد و میتواند نقطه شروع بسیار مناسبی برای یادگیری Embedded Systems باشد.
10. سوالات متداول
1. هدر برد Blue Pill برای چه پروژههایی مناسب است؟
- این هدر برد برای آموزش STM32، پروژههای صنعتی، رباتیک، اینترنت اشیا، کنترل موتور، پردازش سنسورها و پروژههای Embedded بسیار مناسب است.
2. آیا Blue Pill پروگرامر داخلی دارد؟
- خیر، معمولاً برای پروگرام و دیباگ از ST-Link V2 یا Bootloader داخلی استفاده میشود.
3. آیا Blue Pill از Arduino IDE پشتیبانی میکند؟
- بله، با نصب پکیج STM32 میتوان این هدر برد را در Arduino IDE نیز برنامهنویسی کرد.
4. تفاوت Blue Pill با Arduino Uno چیست؟
- Blue Pill دارای پردازنده 32 بیتی ARM Cortex-M3 با فرکانس 72MHz است، در حالی که Arduino Uno از پردازنده 8 بیتی AVR با فرکانس 16MHz استفاده میکند؛ بنابراین قدرت پردازشی و امکانات جانبی Blue Pill بهمراتب بیشتر است.
11. دانلود Document و User Manual های هدر برد
#بزودی
12. جمعبندی
هدر برد Blue Pill STM32F103C8T6 یکی از محبوبترین هدر بردهای توسعه مبتنی بر ARM Cortex-M3 است که به دلیل قیمت مناسب، قدرت پردازشی بالا و امکانات متنوع، انتخابی ایدهآل برای دانشجویان، مهندسان الکترونیک و علاقهمندان به سیستمهای نهفته محسوب میشود.
اگر قصد یادگیری STM32 را دارید، Blue Pill همچنان یکی از بهترین گزینهها برای شروع مسیر حرفهای شما خواهد بود.
