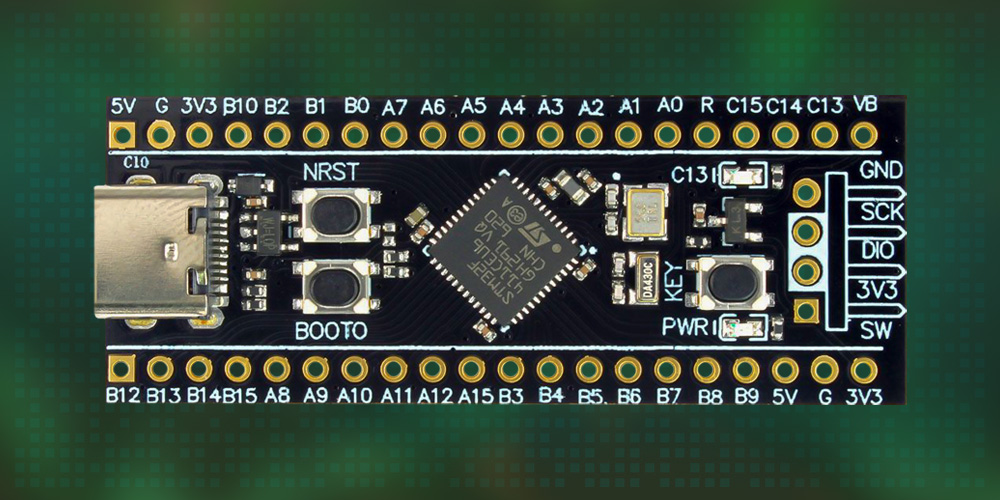

معرفی هدر برد STM32 Black-Pill

هدر برد Black Pill STM32F401CEU6 یکی از محبوب‌ترین بردهای توسعه STM32 مبتنی بر Cortex-M4 است.

در این مقاله با مشخصات فنی، امکانات، مزایا، معایب، کاربردها و روش برنامه‌نویسی این برد آشنا شوید.

1. معرفی هدر برد STM32 Black Pill

هدر برد Black Pill STM32F401CEU6 یکی از محبوب‌ترین بردهای توسعه مبتنی بر میکروکنترلرهای STM32 است که توسط شرکت WeAct Studio طراحی شده است.

این برد از میکروکنترلر STM32F401CEU6 با هسته ARM Cortex-M4 و واحد محاسبات اعشاری (FPU) بهره می‌برد و نسبت به برد Blue Pill توان پردازشی بیشتر، حافظه بالاتر و امکانات جانبی پیشرفته‌تری ارائه می‌دهد.

ابعاد کوچک، قیمت مناسب، کانکتور USB Type-C و سازگاری با اکثر محیط‌های توسعه، Black Pill را به گزینه‌ای محبوب برای دانشجویان، مهندسان الکترونیک و توسعه‌دهندگان سیستم‌های نهفته تبدیل کرده است.

2. مشخصات فنی STM32 Black Pill

قابلیت‌های کلیدی هدر برد:

میکروکنترلر STM32F401CEU6
هسته ARM Cortex-M4 با FPU
فرکانس کاری تا 84MHz
حافظه Flash برابر با 512KB
حافظه SRAM برابر با 96KB
ولتاژ کاری 1.7 تا 3.6 ولت
حدود 36 پایه GPIO
یک ADC دوازده بیتی
سه رابط USART/UART
سه رابط I2C
سه رابط SPI
رابط USB OTG Full Speed
رابط SDIO
تایمرهای 16 و 32 بیتی
رابط SWD برای پروگرام و دیباگ

3. امکانات سخت‌افزاری برد

امکانات هدر برد STM32 Black Pill :

کانکتور USB Type-C
کلید BOOT0
کلید RESET
کلید USER متصل به PA0
LED وضعیت تغذیه
LED کاربر متصل به PC13
هدرهای استاندارد برای نصب روی Breadboard
کانکتور SWD جهت اتصال ST-LINK یا J-Link
در برخی نسخه‌ها حافظه EEPROM روی برد

4. مزایای STM32 Black Pill

پردازنده Cortex-M4 با FPU
ابعاد کوچک و مناسب برای پروژه‌های قابل حمل
حافظه بیشتر نسبت به Blue Pill
پشتیبانی از USB OTG
سازگاری با STM32CubeIDE، Keil، IAR، PlatformIO و Arduino IDE
قیمت مناسب نسبت به امکانات
جامعه کاربری گسترده و آموزش‌های فراوان

5. معایب STM32 Black Pill

فاقد پروگرامر داخلی ST-LINK است.
کیفیت هدر بردها بسته به تولیدکننده متفاوت است.
برخی نسخه‌های ارزان‌قیمت ممکن است در طراحی USB Type-C یا کریستال LSE تفاوت‌هایی داشته باشند.

6. کاربردهای STM32 Black Pill

کاربرد این هدر برد در پروژه‌ها :

آموزش STM32
یادگیری Embedded Systems
رباتیک
اینترنت اشیا (IoT)
کنترل موتور
پردازش داده سنسورها
پروژه‌های USB
سیستم‌های بلادرنگ (FreeRTOS)
تجهیزات صنعتی
ابزارهای اندازه‌گیری

7. نرم‌افزارها و محیط‌های توسعه

ابزارهای برنامه‌نویسی STM32 Black Pill :

STM32CubeIDE
STM32CubeMX
STM32CubeProgrammer
Keil MDK-ARM
IAR Embedded Workbench
PlatformIO
Arduino IDE
GCC ARM

8. مقایسه Black Pill با Blue Pill

در مقایسه با Blue Pill، هدر برد Black Pill از پردازنده Cortex-M4 با واحد FPU، حافظه Flash و SRAM بیشتر، رابط USB OTG، کانکتور USB Type-C و امکانات جانبی پیشرفته‌تر بهره می‌برد.

اگرچه Blue Pill برای آموزش مقدماتی گزینه بسیار مناسبی است، اما Black Pill برای پروژه‌های حرفه‌ای‌تر، پردازش سیگنال و اجرای سیستم‌عامل‌های بلادرنگ انتخاب بهتری محسوب می‌شود.

9. آیا STM32 Black Pill برای یادگیری مناسب است؟

اگر قصد یادگیری خانواده STM32، معماری ARM Cortex-M4، برنامه‌نویسی Embedded، FreeRTOS یا توسعه پروژه‌های صنعتی را دارید، Black Pill یکی از بهترین بردهای اقتصادی موجود در بازار است.

این هدر برد تعادل بسیار خوبی بین قیمت، توان پردازشی و امکانات برقرار کرده و برای پروژه‌های آموزشی و نیمه‌حرفه‌ای گزینه‌ای ایده‌آل محسوب می‌شود.

10. سوالات متداول

1. آیا Black Pill پروگرامر داخلی دارد؟

خیر. برای پروگرام و دیباگ معمولاً از ST-LINK، J-Link یا بوت‌لودر داخلی از طریق USB یا UART استفاده می‌شود.

2. تفاوت Black Pill با Blue Pill چیست؟

Black Pill از میکروکنترلر STM32F401CEU6 با هسته Cortex-M4، فرکانس 84 مگاهرتز، حافظه بیشتر، واحد FPU و USB OTG بهره می‌برد؛ در حالی که Blue Pill از STM32F103C8T6 با هسته Cortex-M3 و فرکانس 72 مگاهرتز استفاده می‌کند.

3. آیا Black Pill از Arduino IDE پشتیبانی می‌کند؟

بله. با نصب پکیج STM32 در Arduino IDE می‌توان این برد را به‌راحتی برنامه‌نویسی کرد. همچنین از PlatformIO و STM32CubeIDE نیز پشتیبانی کامل می‌کند.

11. دانلود Document و User Manual های برد

#بزودی

12. جمع‌بندی

هدر برد Black Pill STM32F401CEU6 یکی از محبوب‌ترین بردهای توسعه مبتنی بر ARM Cortex-M4 است که با ارائه توان پردازشی مناسب، حافظه کافی، USB Type-C و ابعاد کوچک، گزینه‌ای عالی برای یادگیری STM32، توسعه پروژه‌های صنعتی، رباتیک و اینترنت اشیا محسوب می‌شود.

اگر به دنبال بردی قدرتمندتر از Blue Pill با هزینه مناسب هستید، Black Pill یکی از بهترین انتخاب‌های موجود خواهد بود.
