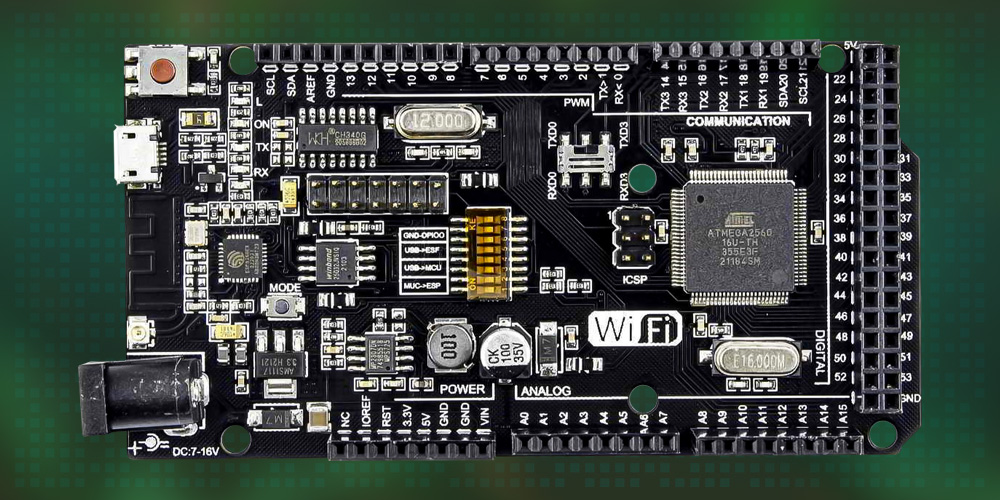

معرفی برد Arduino Mega WiFi R3
برد Arduino Mega WiFi R3 نسخه توسعهیافته Arduino Mega 2560 است که با میکروکنترلر ATmega2560، ماژول ESP8266 Wi-Fi، حافظه بالا و تعداد زیاد پایههای ورودی و خروجی، گزینهای مناسب برای پروژههای اینترنت اشیا، خانه هوشمند، رباتیک و اتوماسیون صنعتی محسوب میشود.
1. معرفی برد Arduino Mega WiFi R3
Arduino Mega WiFi R3 یک برد توسعه مبتنی بر ATmega2560 است که امکانات برد محبوب Arduino Mega 2560 را با قابلیت Wi-Fi ترکیب میکند.
این برد معمولاً توسط شرکتهای ثالث تولید میشود و برد رسمی شرکت Arduino نیست، اما به دلیل وجود ماژول ESP8266، در پروژههای اینترنت اشیا و خانه هوشمند بسیار پرکاربرد است.
در این برد، میکروکنترلر ATmega2560 وظیفه کنترل ورودیها و خروجیها را بر عهده دارد و ماژول ESP8266 امکان اتصال به شبکه Wi-Fi، ارسال اطلاعات به سرور، ارتباط با سرویسهای ابری و توسعه پروژههای IoT را فراهم میکند.
ارتباط بین این دو تراشه از طریق رابط سریال (UART) انجام میشود و معمولاً با استفاده از کلیدهای DIP یا جامپرها میتوان نحوه ارتباط و برنامهریزی آنها را مدیریت کرد.
2. مشخصات فنی Arduino Mega WiFi R3
قابلیتهای کلیدی برد:
- میکروکنترلر ATmega2560
- معماری AVR هشت بیتی
- فرکانس کاری 16MHz
- حافظه Flash برابر با 256KB
- حافظه SRAM برابر با 8KB
- حافظه EEPROM برابر با 4KB
- ماژول Wi-Fi مدل ESP8266
- پشتیبانی از استاندارد IEEE 802.11 b/g/n
- ولتاژ کاری 5 ولت
- ولتاژ ورودی 7 تا 12 ولت
- 54 پایه دیجیتال
- 16 پایه ورودی آنالوگ
- 15 کانال PWM
- 4 رابط UART
- یک رابط SPI
- یک رابط I2C
- رابط USB برای برنامهریزی
- کلیدهای DIP برای انتخاب حالت پروگرام
3. امکانات سختافزاری برد
امکانات برد Arduino Mega WiFi R3 :
- میکروکنترلر ATmega2560
- ماژول Wi-Fi داخلی ESP8266
- 54 پایه GPIO
- 16 کانال ADC
- 15 خروجی PWM
- چهار پورت UART
- حافظه Flash با ظرفیت 256KB
- کانکتور ICSP
- رگولاتور تغذیه داخلی
- LED داخلی
- قابلیت پروگرام ATmega2560 و ESP8266
4. مزایای Arduino Mega WiFi R3
- تعداد بسیار زیاد پایههای ورودی و خروجی
- Wi-Fi داخلی
- مناسب برای پروژههای اینترنت اشیا
- حافظه بیشتر نسبت به Arduino Uno
- پشتیبانی از Arduino IDE
- مناسب برای پروژههای بزرگ
- قابلیت اجرای Web Server
- جامعه کاربری گسترده
- سازگاری با بسیاری از شیلدهای Arduino Mega
5. معایب Arduino Mega WiFi R3
- برد رسمی شرکت Arduino نیست.
- فاقد Bluetooth داخلی
- پردازنده 8 بیتی نسبت به بردهای ARM قدرت کمتری دارد.
- تنظیمات پروگرام ESP8266 ممکن است برای کاربران مبتدی پیچیده باشد.
- ابعاد نسبتاً بزرگ
6. کاربردهای Arduino Mega WiFi R3
کاربرد این برد در پروژهها :
- اینترنت اشیا (IoT)
- خانه هوشمند
- رباتیک
- اتوماسیون صنعتی
- سیستمهای مانیتورینگ
- سرور وب (Web Server)
- سیستمهای کنترل از راه دور
- تجهیزات اندازهگیری
- پروژههای دانشگاهی
- سیستمهای جمعآوری داده
- کنترل چندین سنسور و عملگر
- نمونهسازی اولیه (Prototype)
7. نرمافزارها و محیطهای توسعه
ابزارهای برنامهنویسی Arduino Mega WiFi R3 :
- Arduino IDE
- PlatformIO
- Arduino CLI
- Visual Studio Code
- کتابخانه ESP8266WiFi
- کتابخانه PubSubClient
- کتابخانه Blynk
- کتابخانه WiFiManager
8. مقایسه Arduino Mega WiFi R3 با Arduino Mega 2560
هر دو برد از میکروکنترلر ATmega2560 استفاده میکنند و از نظر تعداد پایهها، حافظه و توان پردازشی تقریباً مشابه هستند.
تفاوت اصلی این است که Arduino Mega WiFi R3 دارای ماژول ESP8266 برای ارتباط Wi-Fi است و میتواند مستقیماً به شبکههای بیسیم و سرویسهای ابری متصل شود، در حالی که Arduino Mega 2560 برای ارتباط Wi-Fi به ماژولهای جانبی نیاز دارد.
9. آیا Arduino Mega WiFi R3 برای یادگیری مناسب است؟
بله. اگر قصد یادگیری پروژههای اینترنت اشیا و در عین حال به تعداد زیادی پایه ورودی و خروجی نیاز دارید، Arduino Mega WiFi R3 یکی از بهترین گزینهها است.
این برد برای پروژههایی که از چندین سنسور، نمایشگر، موتور و ارتباط بیسیم بهصورت همزمان استفاده میکنند، عملکرد بسیار مناسبی دارد.
10. سوالات متداول
1. آیا Arduino Mega WiFi R3 برد رسمی Arduino است؟
- خیر. Arduino Mega WiFi R3 معمولاً توسط تولیدکنندگان شخص ثالث طراحی و تولید میشود و محصول رسمی شرکت Arduino نیست.
2. آیا این برد دارای Wi-Fi داخلی است؟
- بله. این برد به ماژول ESP8266 مجهز است و از شبکههای Wi-Fi استاندارد 2.4 گیگاهرتز پشتیبانی میکند.
3. تفاوت Arduino Mega WiFi R3 با Arduino Mega 2560 چیست؟
- مهمترین تفاوت، وجود ماژول ESP8266 Wi-Fi روی برد Mega WiFi R3 است.
- از نظر پردازنده، حافظه و تعداد پایهها، هر دو برد تقریباً مشابه هستند.
4. آیا میتوان ESP8266 را بهصورت مستقل برنامهریزی کرد؟
- بله. در بسیاری از نسخههای Arduino Mega WiFi R3 با استفاده از کلیدهای DIP یا جامپرها میتوان ماژول ESP8266 را بهصورت مستقل برنامهریزی کرد یا ارتباط آن را با ATmega2560 مدیریت نمود.
11. دانلود Document و User Manual های برد
#بزودی
12. جمعبندی
Arduino Mega WiFi R3 ترکیبی از قدرت Arduino Mega 2560 و قابلیتهای ارتباطی ESP8266 است که آن را به گزینهای مناسب برای توسعه پروژههای اینترنت اشیا، خانه هوشمند، رباتیک، اتوماسیون صنعتی و سیستمهای مانیتورینگ تبدیل میکند.
وجود 54 پایه دیجیتال، 16 ورودی آنالوگ، چهار پورت UART و Wi-Fi داخلی باعث شده این برد برای پروژههای بزرگ و پیچیده که به تعداد زیادی ورودی و خروجی و ارتباط بیسیم نیاز دارند، انتخابی بسیار مناسب باشد.
